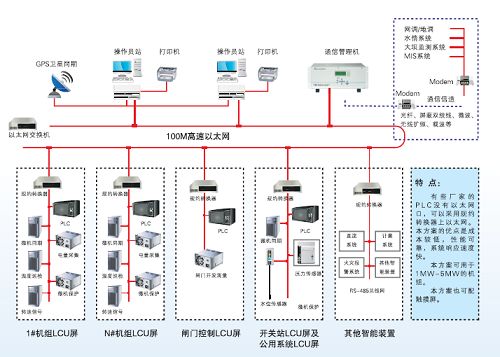

GGNZ800F自动化系统从逻辑结构上可分为三层,如图所示:
站控层:图上部分的调度中心;可以在调度中心采集电站的各种数据,并发布各种控制指令;一般根据电站的规模、特点及在系统中的作用、地位、功能要求等。
网络层:图中部分的计算机监控与网络;完成通讯及协议转换功能,由局域通讯网;广域通讯网;时钟同步装置;中文语音报警装置;不间断电源等构成。
现地控制层:机组、变电站、公用系统的各种自动控制屏及保护屏;水轮发电机、变压器、励磁系统、闸门、阀门、各种传感器、油气水设备等。 可以按被控对象设置:机组LCU、开关站及公用设备LCU、闸门LCU、各种保护屏、同期屏等。完成发电和输电的水轮发电机、变压器、断路器、调速设备、励磁系统、闸门、阀门、各种传感器、油气水设备等,都是水电站的现场设备。
|
